電動葫蘆防歪拉斜吊安全裝置
電動葫蘆防歪拉斜吊安全裝置
編輯:北京凌鷹起重 瀏覽:12805 時間:2014-11-19
1 存在的現象
電動葫蘆的操作規程規定之一是“不準歪拉斜吊”,但在實際吊裝過程中,因施工人員的素質或客觀條件限制造成普遍存在著歪拉斜吊的現象。一旦出現這種情況,就很容易對電動葫蘆造成損壞,輕則使其排線器、鋼絲繩報廢,重則使整個電動葫蘆報廢或人身傷害,從而造成一定的經濟損失,嚴重影響施工生產。而目前所有電動葫蘆都未設計防歪拉斜吊裝置,因此,存在著很大的安全隱患。
2 設計防歪拉斜吊安全裝置
針對存在的問題,在實際工作中設計出了一種可以防歪拉斜吊的裝置,該裝置是利用歪拉斜吊時鋼絲繩產生一定的偏斜角,使安裝在電動葫蘆上的限位開關工作,從而自動斷開起升接觸器,限制起升功能。這套裝置不僅具有防歪拉斜吊功能,而且還具有高度限位功能。經實踐使用,效果很好,可靠性也很高,能夠防止歪拉斜吊現象。
3、結構設計
3.1 機械部分該裝置的機械部分主要由515 mm的繩卡、2個焊接組件與1個限位器組成。1個繩卡是焊接在與平衡輪中心點相對的外殼圓弧低點處(在電動葫蘆上),組件1與限位器是通過螺栓來固定的,而組件2是用繩卡固定在平衡輪2鋼絲繩上(根據2鋼絲繩間距不會變這一特點),后通過調整組件1的位置,使得行程限位觸桿垂直放入在組件2孔內中心位置,見圖1。
圖1 安全裝置
1.10t電動葫蘆 2.組件1 3.限位開關 4.組件2
(1)設計原理 考慮到要在任何一個方向都能起保護功能,因此在設計組件2時,將其中心孔設計成圓形,因而使得各個方向上防歪拉斜吊的偏斜角相同;同時選用1個可以在360b范圍內工作的限位開關來實現通斷動作,從而保護電動葫蘆不受損壞,其原理見圖2,電氣原理圖見圖3。
防歪拉斜吊角度的大小根據實際工作情況進行調整,若需將角度變大,有3個方法:將組件2的中心孔擴大;將限位開關的靈敏度調低。
電動葫蘆的操作規程規定之一是“不準歪拉斜吊”,但在實際吊裝過程中,因施工人員的素質或客觀條件限制造成普遍存在著歪拉斜吊的現象。一旦出現這種情況,就很容易對電動葫蘆造成損壞,輕則使其排線器、鋼絲繩報廢,重則使整個電動葫蘆報廢或人身傷害,從而造成一定的經濟損失,嚴重影響施工生產。而目前所有電動葫蘆都未設計防歪拉斜吊裝置,因此,存在著很大的安全隱患。
2 設計防歪拉斜吊安全裝置
針對存在的問題,在實際工作中設計出了一種可以防歪拉斜吊的裝置,該裝置是利用歪拉斜吊時鋼絲繩產生一定的偏斜角,使安裝在電動葫蘆上的限位開關工作,從而自動斷開起升接觸器,限制起升功能。這套裝置不僅具有防歪拉斜吊功能,而且還具有高度限位功能。經實踐使用,效果很好,可靠性也很高,能夠防止歪拉斜吊現象。
3、結構設計
3.1 機械部分該裝置的機械部分主要由515 mm的繩卡、2個焊接組件與1個限位器組成。1個繩卡是焊接在與平衡輪中心點相對的外殼圓弧低點處(在電動葫蘆上),組件1與限位器是通過螺栓來固定的,而組件2是用繩卡固定在平衡輪2鋼絲繩上(根據2鋼絲繩間距不會變這一特點),后通過調整組件1的位置,使得行程限位觸桿垂直放入在組件2孔內中心位置,見圖1。

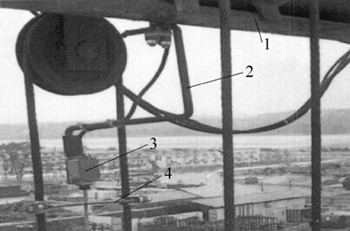

圖1 安全裝置
1.10t電動葫蘆 2.組件1 3.限位開關 4.組件2

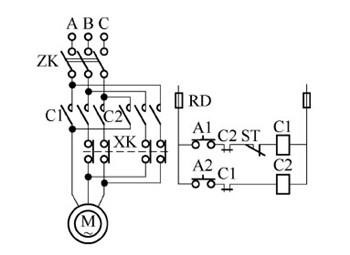

(1)設計原理 考慮到要在任何一個方向都能起保護功能,因此在設計組件2時,將其中心孔設計成圓形,因而使得各個方向上防歪拉斜吊的偏斜角相同;同時選用1個可以在360b范圍內工作的限位開關來實現通斷動作,從而保護電動葫蘆不受損壞,其原理見圖2,電氣原理圖見圖3。

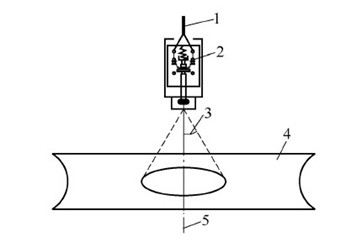

圖2 原理圖
防歪拉斜吊角度的大小根據實際工作情況進行調整,若需將角度變大,有3個方法:將組件2的中心孔擴大;將限位開關的靈敏度調低。
